Когда использовать оптоволоконный кабель MPO?

Если вы достаточно долго занимаетесь центром обработки данных, вы, вероятно, смотрели на кабельный лоток, переполненный отдельными оптоволоконными проводами, и думали,-что должен быть способ получше. Есть.Кабели МПО. Но вот о чем никто не говорит вам заранее: это не всегда правильный выбор.

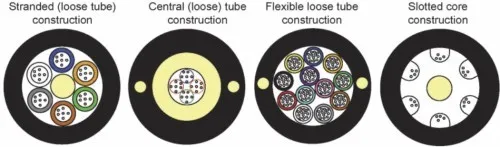

mpo fiber optic cable

Используйте MPO, когда вы сталкиваетесь с проблемами плотности, повышения скорости или вам просто надоело управлять отдельными патч-кордами один за другим. Не используйте его для небольших офисов или когда ваш бюджет кричит вам каждый раз, когда вы смотрите на предложение.

Это, очевидно, слишком упрощенно. Позвольте мне разобрать это.

Дата-центры. Гипермасштабные объекты. Корпоративные серверные помещения, где стоимость стоечного пространства за квадратный фут превышает стоимость недвижимости на Манхэттене. Это территория МПО.

Когда вы устанавливаете соединения 40G, 100G или 400G в верхние-коммутаторы-стойки, прокладка двенадцати отдельных дуплексных кабелей LC начинает выглядеть нелепо. Магистральный кабель MPO делает то же, что и двенадцать кабелей: -один разъем, одно нажатие и готово. Экономия места сама по себе оправдывает переход на большинство операций, превышающих определенный масштаб.

Я видел, как предприятия сократили объем прокладки кабелей более чем на 60 % после перехода на структурированную кабельную систему на основе MPO-. Воздушный поток улучшился. Затраты на охлаждение снизились. Технические специалисты перестали сходить с ума во время переездов,-добавок-изменений.

Но-и это важно,-если в вашей среде меньше, скажем, 48 портов на стойку? Может быть, просто придерживаться традиционных исправлений. Затраты на кассеты MPO и время обучения вашей команды могут не окупиться.

Вот где это становится интересным.

40GBASE-SR4 использует четыре волокна для передачи и четыре для приема.. 100GBASE-SR4 делает то же самое на более высоких скоростях.. 400GBASE-SR16 поддерживает шестнадцать параллельных линий. Вы видите закономерность? Для параллельной оптики требуются много-оптические разъемы. Это буквально то, для чего был разработан MPO.

Если вы все еще используете 10G повсюду и не планируете обновляться, MPO — это излишество. Период. Дуплекс LC отлично справляется с 10G.

Но как только в вашу дорожную карту будут включены коммутаторы 40G, трансиверы QSFP+ или что-то еще, в спецификации которого указано слово «параллельный», -начните думать о MPO. Последующая модернизация обходится дороже, чем выполнение ее правильно с первого раза. Поверьте мне в этом.

mpo fiber optic cable

Не все трансиверы хорошо работают со всеми конфигурациями MPO. Споры о 8 волокнах и 12 волокнах? Это реально, и это важно.. 40G QSFP+ SR4 использует 8 волокон (4Tx/4Rx). Но для 100G CFP SR10 требуется 20 волокон. Несовпадающее количество волокон означает, что адаптеры, конверсионные кабели или использованные жилы остаются в темноте в вашем багажнике.

Проверьте характеристики вашего трансивера ПЕРЕД заказом кабелей. Кажется очевидным, но вы будете удивлены, как часто это упускают из виду.

Через шесть недель появится новый зал данных? Полевое замыкание сотен концов волокон не происходит. Во всяком случае, не чисто.

Предварительно-завершенные сборки MPO решают эту проблему. Заводское-изготовлено,-протестировано на заводе, поставляется готовым к подключению. Ваша бригада по установке протягивает магистральные кабели, закрепляет кассеты на панелях и движется дальше. То, что раньше занимало дни, занимает часы.

Компромисс-? Меньше гибкости. Предварительно-длины означают, что вы фиксируете определенные расстояния. Если вы сделаете неправильный заказ, вы либо смотаете лишний кабель за стойку, либо у вас его не хватит. Семь раз отмерь, один раз закажи.

Эта часть обычно замалчивается в литературе производителей (шокирует, правда?). Но есть законные сценарии, когда MPO является неправильным выбором.

Небольшие-развертывания: Под 24 порта? Стандартное исправление LC/SC работает нормально. Дополнительная стоимость оборудования MPO не обеспечит значимой рентабельности инвестиций.

Чрезвычайно длинные пробеги: MPO-соединения вносят вносимые потери-обычно около 0,35 дБ на сопряженную пару для качественных продуктов, иногда выше для дешевых. На дальних-каналах связи, где важна каждая десятая дБ, дополнительные точки подключения причиняют вред. Соединения прямым свариванием или меньшее количество разъемов могут быть более разумными.

Проекты с-ограниченным бюджетом: Давайте будем честными. Магистральные кабели, кассеты и адаптеры MPO-стоят дороже, чем традиционные кабели. Если преимущества плотности и скорости не применимы к вашей ситуации, вы платите повышенную цену за возможности, которые не будете использовать.

Устаревшее оборудование: Ходовая часть, допускающая только LC/SC? Для адаптации вам понадобятся отводные кабели или кассеты. Дополнительные компоненты, дополнительные потери, дополнительные затраты. Иногда сохранение простоты лучше, чем погоня за минимальной оптимизацией.

MPO работает с обоими, но варианты использования различаются.

Многорежимные-режимы (OM3/OM4/OM5) доминируют в-зданиях и центрах обработки данных. Меньшие расстояния, меньшая стоимость трансивера, более простые допуски на выравнивание. В большинстве развертываний параллельной оптики 40G/100G используется многорежимный OM4 MPO.

Однорежимный-MPO существует для больших расстояний и требований к более высокой пропускной способности.. 400G-ZR, когерентная оптика, магистральная сеть кампуса проходит-однорежимную-территорию. Но вот в чем загвоздка: одномодовый-MPO требует более жестких допусков. Разъемы стоят дороже. Уборка имеет еще большее значение (подробнее об этом позже). Случайные вносимые потери, которые не беспокоят многорежимную ссылку, могут вывести из строя однорежимную-связь.

Если ваше приложение предназначено исключительно для подключения внутри-стойки или внутри-ряда на расстоянии менее 100 метров, возможно, имеет смысл использовать многорежимный MPO. Пересечь-здание или что-нибудь, приближающееся к предельному расстоянию? Внимательно оцените одиночный-режим.

mpo fiber optic cable

Никто не хочет говорить о полярности, пока что-то не работает. Тогда каждый вдруг становится экспертом.

Кабели MPO выпускаются с тремя типами полярности: A, B и C. Вся система-магистральные кабели, патч-корды, адаптеры-должна поддерживать правильное выравнивание передачи-по-от конца-к-концу. Если вы это испортите, ваша ссылка либо не будет работать, либо будет работать с перебоями (хуже, если честно).

Кабели типа A являются прямыми-сквозными, с одним разъемом с ключом-вверх и одним разъемом с ключом-вниз. Кабели типа B имеют оба разъема, ориентированные одинаково, с обратным расположением волокон. Тип C переворачивает соседние пары.

Большинство спецификаций структурированной кабельной системы центра обработки данных требуют использования определенных методов полярности. TIA-568 определяет три метода подключения (также называемые A, B и C), в которых используются различные комбинации типов кабелей. Ошибка означает, что сеансы устранения неполадок занимают часы.

Мой совет? Выберите один метод полярности, тщательно задокументируйте его и придерживайтесь его во всей своей инфраструктуре. Смешение методов в одном учреждении приводит к хаосу.

Позвольте мне привести несколько реальных-примеров.

Вы создаете позвоночную-листовую архитектуру с коммутаторами с поддержкой 400G-. Каждый переключатель позвоночника подключается к каждому листу. Плотное количество портов, короткие кабели, трансиверы с параллельной оптикой.

Использовать: 8-волоконных или 16-магистральных волоконно-оптических кабелей MPO между рядами позвоночника и створок. Предварительно заделанные сборки соответствуют компоновке вашей стойки. Высококачественные разъемы с уровнем шума ниже 0,35 дБ.

Главный распределительный щит, соединяющий три здания. Дистанции варьируются от 80 до 300 метров. Сочетание восходящих каналов 10G и 40G.

Использовать: Гибридный подход. Однорежимный-MPO для путей 40G; стандартный дуплекс LC для 10G. Со временем, когда оборудование 10G устареет, перенесите эти пути на MPO. Не форсируйте все сразу.

Вы арендуете один кабинет в Колорадо. Восемь серверов, два коммутатора, перекрестное-подключение к комнате для встреч-мне.

Не используйте МПО: Излишнее убийство. Патч-корды LC работают нормально. Экономьте свои деньги на что-то важное.

Этот раздел не будет длинным, но он важен.

Разъемы MPO имеют торцевые поверхности 8, 12, 16 или 24 волокон, упакованных в один наконечник. Каждое лицо — потенциальная точка отказа. Пыль, масло, царапины-любое загрязнение, которое едва ли может затронуть одиночный-оптоволоконный разъем LC, усиливается, когда у вас есть две дюжины поверхностей, о которых нужно беспокоиться.

Осмотрите перед спариванием. Каждый раз. Используйте оптоволокно с адаптером MPO. В случае загрязнения очистите кассетным-очистителем (предпочтительна химчистка). Повторно-осмотрите. Если все еще загрязнено, попробуйте влажную чистку, а затем сухую.

Пропустите этот шаг на свой страх и риск. Я видел, как целые магистральные кабели отбраковывались при приемочных испытаниях из-за того, что кто-то прикасался к наконечнику во время установки. Один отпечаток пальца может испортить двенадцать волокон.

Начнем с того, что системы MPO стоят дороже, чем эквивалентная инфраструктура на базе LC-. Разъемы представляют собой прецизионные компоненты. Заводское прекращение стоит недешево. Кассеты, переходные панели, корпуса-плотности-все это складывается.

Но общая стоимость владения говорит об ином в случае крупных развертываний. Более быстрая установка означает меньшие трудозатраты. Более высокая плотность означает меньшее количество стоек и меньшую площадь помещения. Упрощение работы MAC означает снижение текущих эксплуатационных расходов.

Точка безубыточности зависит от предприятия. Для центров обработки данных с 100+высокоскоростными-портами MPO обычно выигрывает в течение 3–5 лет. Для небольших развертываний, возможно, никогда.

Посчитайте цифры для вашей конкретной ситуации. Не верьте маркетингу.

Так когда же следует использовать оптоволоконный кабель MPO?

Когда вы масштабируетесь. Когда нужна плотность. Когда параллельная оптика доминирует в вашей схеме аппаратного обеспечения. Когда скорость установки важнее стоимости компонентов. Когда управление отдельными участками оптоволокна становится нерациональным в эксплуатации.

Когда не следует? Маленькие среды. Экстремальные бюджетные ограничения. Преобладает устаревшая-инфраструктура без возможности обновления. Дальние-связи, где важен каждый децибел.

Это инструмент. Хороший. Но, как и любой инструмент, он работает лучше всего, если его правильно использовать.
