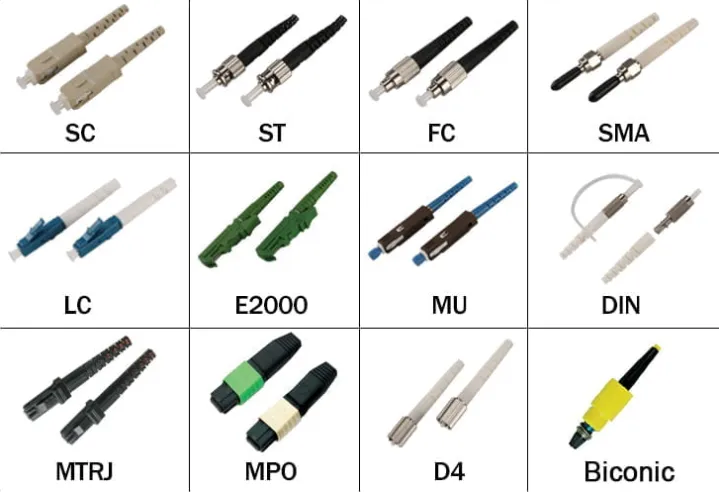

Оптоволоконный соединительТипы: Руководство по визуальной идентификации

Три недели назад, логистическая компания в Техасе. Звонит менеджер по закупкам и говорит, что ему нужны «голубые оптоволоконные кабели, маленькие». Стандартный запрос, да? Сорок минут спустя мы все еще продолжаем-обмениваться фотографиями, потому что его техник по техническому обслуживанию сфотографировал зеленый-загруженный патч-корд LC/APC с подсветкой -, который выглядел синим на экране его телефона -, и призвал его к покупке. Премьер-министр уже нажал кнопку «Добавить в корзину» на 200 единицах дуплекса LC/UPC. Неправильный угол полировки. Каждый из них несовместим со своим оборудованием PON.



Если этот заказ будет отправлен и кто-то подключит его, вы замените разъемы на обоих концах. Четыре штуки минимум. Шесть часов простоя в двух распределительных центрах. А техник, который звонил? Он занимается оптоволокном уже восемь лет. Это не была некомпетентность. Никто не обучал отделы закупок системе визуального кодирования, на совершенствование которой разработчики разъемов потратили тридцать лет.



Цветовые коды есть. Механические различия очевидны, как только вы их узнаете. Проблема в том, что веб-сайт каждого поставщика показывает вам одну и ту же общую сетку продуктов со спецификациями вносимых потерь и без информации о закупках. Мы собираемся это исправить.

Прочтите оптоволоконный соединитель за пять секунд - Никакой чуши о платформе

Когда патч-корд попадает на ваш стол, вы обращаете внимание на три вещи. Если вы ошибетесь, вы либо отправите его обратно, либо объясните своей сетевой команде, почему у их нового коммутатора вышли из строя порты приемопередатчика.

LC: Запасись этим или ничего не запасай

Каждый трансивер, заказанный вашей сетевой командой, - SFP, SFP+, SFP28, QSFP28, не имеет значения, - использует порты LC. Мы отслеживаем данные наших собственных заказов. Когда кто-то отправляет запрос на «оптоволоконные патч-корды» без указания типа разъема, в 87 случаях из 100 это дуплекс LC.



Вот почему цены на LC столь значительны: Lucent владела патентами в течение многих лет. Лицензионные сборы искусственно завышали расходы. Срок действия этих патентов истек в 2018-2019 году. Теперь у вас есть десятки производителей, которые выпускают разъемы LC, соответствующие спецификациям, без каких-либо лицензионных отчислений. Если поставщик предлагает вам более высокие цены «из-за технологии LC», он использует прайс-листы 2015 года или увеличивает маржу. Ходить.

Сколько вы должны заплатить (цены на 2025 год):

• LC/UPC симплекс, одномодовый-мод, 3 метра: 2,40–3,80 доллара США при партии 500 штук.
• Дуплекс LC/UPC, одиночный-режим, 5 метров: 4,20–6,50 долларов США при партии 500 штук.
• Дуплексный режим LC/APC, одиночный-режим, нестандартная длина: укажите нам - срок поставки 3–5 дней

Мы поставляем сборки LC с данными испытаний для каждого-разъема. Вносимые потери, обратные потери, геометрия торцевой-грани измерены и напечатаны в отчете, который находится в коробке. Если ваш нынешний поставщик выдает вам сертификат соответствия без фактических данных измерений, спросите его, почему. Тогда позвоните нам.

SC: рабочая лошадка FTTH (и почему она не уходит с рынка)

Феррула с квадратным корпусом большего размера. 2.5мм. Нажмите-тянущую муфту с приятным щелчком, когда она встанет правильно. SC доминирует в оптоволокне-к-дому-, оборудованию GPON/EPON, а также распределению за пределами предприятия. Если ваш бизнес связан с доставкой широкополосного доступа, SC составляет 40–60% спецификации вашего разъема.

Цены на SC стабильны, поскольку отсутствуют завышенные затраты, связанные с устаревшими патентами. Ожидайте 3-5 долларов США за дуплексную сборку при большом объеме, в зависимости от марки и длины кабеля. Мы поставляем SC/UPC и SC/APC в одномодовых конфигурациях, OM3 и OM4. Нестандартная длина будет отправлена ​​в течение 3 рабочих дней.

Клик имеет большее значение, чем думают люди. Этот слышимый щелчок является тактильным подтверждением полного взаимодействия. Мы отладили сайты клиентов, на которых периодические ошибки соединения были связаны с разъемами SC, которые не были полностью вставлены -, они выглядели подключенными, но защелка не защелкивалась. Нет щелчка, нет связи. Научите свои команды по установке прислушиваться к этому.

FC: Умирает медленно, но по-прежнему выставляет счета

Резьбовой винт-на муфте. Металлическая бочка. Вы найдете FC на рефлектометрах, измерителях оптической мощности, лабораторном испытательном оборудовании. В новых установках FC уже редко указывается, но если вы поддерживаете существующую инфраструктуру с помощью тестового оборудования в 2010–2020 годах, вы застряли с ним.

Вот ловушка, о которой вас никто не предупреждает: FC/APC поставляется с двумя несовместимыми ширинами ключей. «Уменьшенный» ключ — 2 мм. Стандартный ключ NTT имеет длину 2,14 мм. Обратите внимание на разметку на корпусе разъема - одиночная отметка означает уменьшение, двойная отметка означает NTT.

Если вы закажете неправильный разъем, разъем физически войдет в адаптер, но угловое выравнивание будет отклонено на 0,14 мм. Ссылка работает. Возвратные потери ухудшаются. Периодически возникают битовые ошибки, похожие на грязные разъемы или неисправное волокно. Устранение неполадок занимает несколько часов, потому что видимых проблем нет.

В прошлом году мы оформили возврат из университетской исследовательской лаборатории. Пятьдесят сокращенных-ключевых узлов FC/APC. Весь их испытательный стенд использует адаптеры ключей NTT-. Все разъемы на месте. Каждое измерение было мусором. Им потребовалась неделя, чтобы выяснить, что у них несоответствие ключей. Нам потребовалось три дня, чтобы переделать заказ с правильными ключами и отправить его обратно.

ST: Налог на устаревшую инфраструктуру

Нажмите-и-поверните штык. Похоже на BNC из эпохи коаксиального кабеля, потому что AT&T взяла за основу его дизайн. Локальные сети кампуса в 1990-х годах работали на ST. Большая часть этой инфраструктуры все еще работает в правительственных зданиях, университетах, производственных предприятиях, которые не обновлялись 15-20 лет.

Если вы предлагаете запасные шнуры для уже существующего объекта, подтвердите ST или SC перед заказом. Они одинакового размера. Совершенно несовместимая муфта. Ежемесячно нам звонят покупатели, которые заказали СЦ, потому что «на фото он выглядел так же».

ST – режим обслуживания. У нас есть запасы. Мы создадим индивидуальные сборки, если они вам понадобятся. Но если вы проектируете новую инфраструктуру, не указывайте ST. Вы покупаете осиротевшее семейство разъемов с сокращающейся поддержкой поставщиков.

МТП/МПО: Магистральный разъем Никто толком не объясняет

Прямоугольный многоволоконный наконечник-. 8, 12, 16 или 24 волокна в одном разъеме. Это ваш стандарт магистральной сети 40G/100G/400G. Если вы используете в центре обработки данных -листовую архитектуру или обучающие кластеры AI/ML, вы покупаете MPO в больших объемах.

Вот решение о покупке, которое действительно имеет значение:

MPO — это общий стандарт IEC/TIA. MTP — это запатентованный вариант US Conec с более строгими-допусками. Они физически соединяются между собой, но существует реальный разрыв в качестве и долговечности:

*Оптовые цены доступны для сборок 50+. MTP — торговая марка Conec в США; наши сборки соответствуют эквивалентным механическим допускам.

Для находящихся в производстве магистралей 400G надбавка за MTP — это деньги, потраченные не зря. Для патчей распространения, когда вы не нажимаете ограничения на бюджет канала, стандартный MPO работает нормально. Мы можем выяснить, какие приложения оправдывают ту или иную оценку -, это реальный разговор, а не коммерческое предложение, поскольку указание неправильного варианта приведет к дополнительным затратам.

Гендерная ловушка, из-за которой приходится платить за звонки в службу поддержки:

Разъемы MTP/MPO имеют гендерную принадлежность. У самца торчат направляющие штифты. У самки есть направляющие отверстия. Спаривайте двух самцов, и булавки втыкаются в плоскую поверхность. Оба разъема разрушились моментально.

У нас был клиент, получивший партию из 120 MPO-12 сборок - 60 "папа" и 60 "мама" -, упакованных в стандартные коробки без маркировки пола. Сотрудники склада сложили их вместе, потому что «все они состоят из 12-волоконных MPO». Монтажная бригада добралась до места и начала тянуть случайные кабели, соединив «папа-папа» с третьей попытки. Разрушил оба разъема. Потратил два часа на сортировку оставшихся 118 сборок по полу с помощью фонарика и лупы.

Теперь мы поставляем сборки MPO с этикетками с цветовой-кодировкой: синий для штекера, красный для гнезда. Это не стандарт. Это здравый смысл, который должен был стать обычной практикой десять лет назад.

Типы полировки: разница в 10 дБ между исправным и сломанным

Разница в 10 дБ между UPC и APC не является академической. При распространении аналогового кабельного телевидения отраженный свет, отражающийся обратно к источнику, создает видимые помехи в видеосигнале. При -40 дБ (полировка ПК) на изображении виден шум. При -65 дБ (APC) отраженная мощность ниже минимального уровня шума.

Для цифрового Ethernet подходит UPC. Для любых длин волн,-мультиплексированных или передающих аналоговые сигналы, APC является техническим требованием.

Мы получаем запросы «просто используйте APC повсюду в целях безопасности». Звучит умно. Не работает. Производство разъемов APC обходится на 15–25% дороже, поскольку обеспечить допуск на угол в 8 градусов сложнее. Большинство портов коммутаторов/маршрутизаторов поставляются с адаптерами UPC. Подключите APC к порту UPC, и вы уничтожите обе поверхности.

Лучший подход: подберите полировку разъема к портам вашего оборудования. Научите свою команду уважать зелено-синий цветовой код. Храните APC и UPC в отдельных складских ячейках. Обозначьте их. Мы видели слишком много RMA «смешанного типа полировки», которые можно было бы предотвратить с помощью производителя этикеток за 4 доллара.

Бюджетные соединители против качества: урок стоимостью 80 тысяч долларов

Пищевой завод. Миннесота. 2024. Кто-то из команды технического обслуживания подключил разъем APC к порту UPC на линии связи с камерой контроля производственной линии. Камера отключилась. Линия остановилась. Сорок-минут простоя.

Общая стоимость: 82 000 долларов США из-за производственных потерь плюс 1800 долларов США на замену поврежденных разъемов и панели адаптера.

Экономия от покупки бюджетных патч-кордов в этом квартале: 1150 долларов.

В отраслевых опросах публикуются средние значения времени простоя «14 056 долларов в минуту», и каждый менеджер по закупкам, читая их, думает: «Это не мы, мы не гипермасштабируемый центр обработки данных». Тогда это происходит. Один зараженный коннектор обрывает соединение с вашей базой данных ERP, и бухгалтерия не может обрабатывать счета в течение трех часов.

Вот что отличает бюджет от премиума на уровне производства:

В бюджетных разъемах используются стандартные отверстия для наконечников 127-128 мкм для волокна диаметром 125 мкм. Они центрируют волокно эпоксидной смолой и надеются. Производители премиум-класса - Corning, TE, us - подбирают отверстия наконечников партии в соответствии с фактическим внешним диаметром волокна. Ваше волокно имеет толщину 124,7 мкм? Мы извлекаем втулки диаметром 125,0 мкм. Это зазор 0,3 мкм, механически отцентрированный.

Бюджетный подход дает погрешности концентричности выше 1,6 мкм. Премиум держит 0,3-0,5 мкм. Это проявляется в изменении вносимых потерь: средний бюджет составляет 0,3–0,4 дБ на разъем, премиум — менее 0,12 дБ. Умножьте количество точек подключения на 10–15 на пути соединения, и вы сожжете половину своего оптического бюджета на производственных отходах.

Долговечность соединения: разъемы премиум-класса сохраняют характеристики после 1,000+ вставок. Бюджетные разъемы, рассчитанные на 200 циклов, начинают снижать обратные потери примерно после 150 циклов, если полировка не была выполнена в соответствии со стандартами IEC 61300-3-47. Патч-панель перенастраивается еженедельно? Вы замените бюджетные разъемы менее чем за четыре года.

Предварительно-завершенный или полевой вариант: расчет рентабельности инвестиций, который вам не покажет ваш интегратор

Полевая терминация выглядит дешевле по цене. Это не дешевле, если учесть трудозатраты, доработку и время-на-работу.

Процент сдачи-сертификации с первого раза имеет решающее значение. Fluke обнаружила, что 57% полевых установок не проходят проверку с первой попытки. Более половины ваших связей нуждаются в переработке. Каждый цикл доработок требует дополнительных трудозатрат, задерживает ввод-в эксплуатацию и создает новый риск заражения.

Предварительно-разъемы от качественных производителей поставляются с данными испытаний для каждого отдельного разъема. Измерено в контролируемой среде. Нет переменных поля. Никакого риска «у технологии плохой день».

Пример центра обработки данных на 500 портов: Заделка на месте позволяет сэкономить на материалах около 3 тысяч долларов. Добавляет 18 000-35 000 долларов США на квалифицированную рабочую силу, затраты на инструменты и доработку. Предварительно-прерывная версия требует более высоких материальных затрат, но сокращает время развертывания с 8 до 2 дней, требует использования низкоквалифицированной рабочей силы для установки и поставляется с заводской сертификацией.

Большинство операторов выходят на уровень безубыточности при пред-досрочной надбавке уже при первом развертывании.

400G/800G: нехватка разъемов, о которой пока никто не говорит

Строения искусственного интеллекта потребляют клетчатку. Мы видим запросы цен на сборки МПО-16 и ММС-16 от клиентов, которые шесть месяцев назад спрашивали: «В чем разница между МТР и МПО».

Новые узлы графического процессора Blackwell от Nvidia используют в 16 раз больше волокон на стойку, чем традиционные облачные серверы. Шестнадцать раз. Не опечатка. Каждое развертывание кластера обучения искусственному интеллекту переносит спрос на разъемы на 2–3 года вперед в шестимесячный период.

Разъемы очень малого форм-фактора (VSFF) доступны независимо от того, готовы вы к этому или нет:

• Разъем CS (SENKO/Sumitomo): плотность 2x LC, форм-фактор QSFP-DD/OSFP
• Разъем SN: плотность 3x LC, рассчитана на 800G и 1,6T
• MMC-16: плотность 3x MPO для параллельной оптики 800G

Они физически меньше, чем LC. Дуплекс CS выглядит как симплекс LC, если не знать форм-фактор. Когда ваш склад впервые получит их без эталонных фотографий, кто-то их неправильно-сложит.

Проверка реальности цепочки поставок:Сроки поставки предварительно-24-волоконных-магистральных кабелей MPO с предварительной заделкой увеличились с 3 до 7–9 недель в масштабах всей отрасли. Все карабкаются. Производители, которые планировали стабильный годовой рост на 10–15 %, сталкиваются с резким ростом заказов на 40–60 % от покупателей гипермасштабируемой инфраструктуры и инфраструктуры искусственного интеллекта.

Если вы поддерживаете любое развертывание AI/ML или любое обновление магистральной сети 400G+, включите MPO/MTP в свое прогнозирование прямо сейчас. Не ждите, пока придет запрос предложения.

Приемочный контроль: 90 секунд, которые предотвращают возврат

Запустите эту последовательность действий, прежде чем что-либо попадет в инвентарь. Именно этот процесс использует наш персонал контроля качества.

Осмотрите. Чистый. Осмотрите еще раз. Очистной проход, который перераспределяет загрязнение, а не удаляет его, выдерживает визуальный осмотр, но не проходит при увеличении.

Работайте с FOCC: быстрые котировки, более быстрая доставка, отсутствие обходных маневров

Мы производим в Шэньчжэне. Ежемесячная мощность более 1,5 миллионов разъемов на трех объектах. Все типы разъемов, описанные в этом руководстве, а также новые форматы VSFF.

FOCC Fiber Co., Ltd.|Шэньчжэнь, Китай|www.focc-fiber.com

Ссылки: TIA-598-C, IEC 61755, IEC 61300-3-35. Рыночные данные от Grand View Research, EMA 2024, ITIC 2024, Fluke Networks 2023. Расчеты рентабельности инвестиций являются показательными примерами; сверьтесь с параметрами вашего конкретного проекта.
