Оптоволоконные разъемы — это пассивные устройства-общего назначения. Разъемы одного и того же типа обычно можно комбинировать и повторно использовать повторно, при этом дополнительные потери обычно не превышают 0,2 дБ. Те, кто не знаком с оптоволокном, могут ошибочно полагать, что модули GBIC и SFP используют один и тот же оптоволоконный разъем, но это неверно. В модулях SFP используются оптоволоконные разъемы LC, а в модулях GBIC — оптоволоконные разъемы SC. Ниже мы предоставим подробное объяснение различных оптоволоконных разъемов, используемых в сетях связи, а также продемонстрируем некоторые менее распространенные разъемы.
Крестовое сечение волокна PC/UPC/APC-
Поперечное-разъемы оптоволокна следует классифицировать как PC, UPC и APC. Среди них PC и UPC имеют торцевые поверхности волоконно-оптических микросфер, которые параллельны торцевой поверхности керамического корпуса, тогда как APC имеет торцевые поверхности волоконно-оптических микросфер, которые расположены под углом 8 градусов к торцевой поверхности керамического корпуса.
В повседневной жизни нас часто сбивают с толку запросы клиентов на оптоволоконные патч-корды PC/UPC/APC. Проще говоря, патч-корды для ПК можно понимать как патч-корды сетевого-класса, а патч-корды UPC/APC — это патч-корды операторского-класса. Разница заключается в качестве изготовления их разъемных головок и потерях в патч-кордах; Патч-корды UPC/APC тщательно изготовлены и имеют низкие потери.
ПК относится к физическому контакту. Даже среди разъемов с физическими контактами в зависимости от обратных потерь они подразделяются на PC, SPC, UPC и APC. SPC означает сверхфизический контакт, а UPC — сверхфизический контакт. Отраслевые стандарты обратных потерь для ПК, SPC и UPC составляют -35 дБ, -40 дБ и -50 дБ соответственно (возвратные потери относятся к проценту света, отраженного торцевой поверхностью разъема; более низкие обратные потери лучше, хотя более высокое значение также лучше, игнорируя отрицательный знак). Разные разъемы смешивать нельзя в принципе. Однако торцы волокон PC, SPC и UPC плоские; разница заключается в качестве помола. Таким образом, сочетание разъемов PC, SPC и UPC вряд ли приведет к необратимому физическому повреждению.
APC — это совсем другое. Его торцевая поверхность заточена под углом 8- градусов для уменьшения отражения, а стандартные обратные потери составляют -60 дБ. Разъемы APC можно подключать только к другим разъемам APC. Поскольку конструкция разъемов APC полностью отличается от конструкции разъемов ПК, соединение этих двух типов разъемов с помощью фланцев приведет к повреждению торцевой поверхности оптоволокна разъема. Метод подключения APC к ПК заключается в использовании оптоволоконного патч-корда ПК--APC. Также следует отметить, что разъемы APC обычно имеют зеленый цвет (в то время как желтые волокна являются только одномодовыми), а наклон торца волокна виден невооруженным глазом.
Оптоволоконные разъемы
Оптоволоконные разъемы можно классифицировать по-разному. В зависимости от среды передачи их можно разделить на одномодовые-и многомодовые-оптические разъемы; в зависимости от структуры их можно разделить на FC, SC, ST, D4, DIN, Biconic, MU, LC, MT и другие типы; в зависимости от торца штыря разъема их можно разделить на FC, PC (UPC) и APC; а в зависимости от количества жил волокна их можно разделить на одножильные-и многоядерные-.

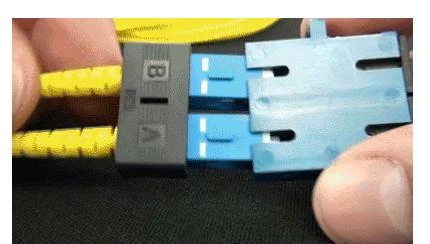

Оптоволоконный разъем типа SC
Это оптоволоконный разъем, разработанный японской корпорацией NTT. Это стандартный квадратный разъем с прямоугольной внешней оболочкой из инженерного пластика, обладающий такими преимуществами, как устойчивость к высоким температурам и устойчивость к окислению.
Оптический интерфейс на стороне передающего оборудования обычно использует разъем SC. Размеры штифта и соединительной втулки точно такие же, как у типа FC.
Торцевая поверхность штифта обычно полируется с использованием типа PC или APC; метод крепления — двухтактная защелка, не требующая вращения.
Эти разъемы недороги, их легко подключать и отключать, они имеют низкие колебания вносимых потерь, высокую прочность на сжатие и могут быть установлены с высокой плотностью размещения.
Оптоволоконный разъем типа ST
Обычно используется в оптоволоконных распределительных шкафах, внешняя оболочка имеет круглую форму, а метод крепления — винтовой.
Разъемы ST и SC — это два типа оптоволоконных разъемов. Для соединений 10Base-F обычно используется разъем типа ST, а для соединений 100Base-FX чаще всего используется разъем типа SC. Разъем ST имеет открытую жилу разъема, а жила разъема SC находится внутри разъема.
Разъем типа LC
Разъем типа C- был разработан известной лабораторией Bell Labs и использует-удобный для пользователя механизм фиксации модульного гнезда (RJ).
Его контакты и втулки вдвое меньше тех, которые используются в стандартных разъемах SC и FC, и имеют размер 1,25 мм.
Это позволяет увеличить плотность оптоволоконных разъемов в оптоволоконных распределительных шкафах.
В настоящее время разъемы типа LC стали доминировать в одномодовых приложениях SFF, и их применение в многомодовых приложениях также быстро растет.
Оптоволоконный разъем типа FC
Этот тип разъема был первоначально разработан японской компанией NTT. FC — это аббревиатура от Ferrule Connector, указывающая на то, что для его внешнего усиления используется металлическая втулка, обычно используемая на стороне ODF. Металлические разъемы имеют больше циклов соединения, чем пластиковые, а способ крепления – винтовая резьба. В ранних разъемах типа FC в качестве ответных портов использовались керамические наконечники.
Этот тип разъема имеет простую конструкцию, прост в эксплуатации и изготовлении, однако торцевая поверхность волокна чувствительна к пыли и склонна к отражению Френеля, что затрудняет улучшение показателей обратных потерь. Позже этот тип разъема был усовершенствован за счет использования наконечников со сферической ответной торцевой поверхностью (ПК), при этом внешняя структура осталась неизменной, что привело к значительному улучшению характеристик вносимых и обратных потерь.
Разъем типа MT-RJ
Разъем MT-RJ произошел от разъема MT, разработанного NTT. Он имеет тот же механизм фиксации, что и разъем RJ-45 LAN, и выравнивает оптическое волокно с помощью направляющих штифтов, установленных с обеих сторон небольшой втулки. Для облегчения подключения к оптическим трансиверам на торцевой поверхности разъема имеется двухжильное оптоволоконное устройство (интервал 0,75 мм). Это оптоволоконный разъем-нового поколения высокой плотности, который в основном используется для передачи данных.
