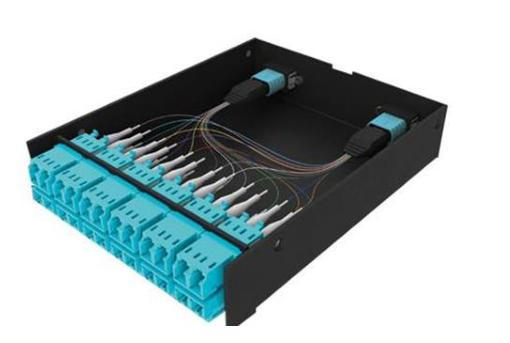

Оптоволоконные разъемы типа MPO/MTP
В настоящее время широко используются оптоволоконные разъемы высокой-плотности, поддерживающие более двух волоконно-оптических жил в одном разъеме, причем наиболее распространенным типом являются 12-жильные разъемы MPO/MTP.
В основном используется в центрах обработки данных для оконцовки оптоволоконных кабелей с поддержкой оптоволоконных каналов 40G (12 ядер) и 100G (24 ядра).
Разъемы MPO/MTP бывают двух типов: с направляющими штырями (штекер) и без направляющих (гнездо).
Разъемы MTP представляют собой обновленную версию разъемов MPO, обеспечивающую лучшую производительность передачи, меньшие потери и более высокую плотность волокна. Разъемы MPO/MTP не могут быть подключены-на местах; даже несмотря на то, что производители разрабатывают методы-производства на местах, они больше не подходят для широкого использования.
Оптоволоконный разъем типа BFOC
Внешний вид очень похож на разъем ST, и способ защелкивания-точно такой же. Разница лишь в том, что керамический сердечник немного короче разъема ST. Обычно он используется в промышленном сетевом оборудовании Ethernet, таком как промышленные коммутаторы или микроконтроллеры (этот тип разъема обычно используется в промышленном оборудовании-немецкого производства).
DIN47256 Оптоволоконный разъем
Это разъем, разработанный в Германии. Штифт и соединительная втулка этого соединителя имеют те же конструктивные размеры, что и тип FC, а торцевая поверхность обработана PC-шлифовкой. По сравнению с разъемом типа FC его конструкция более сложна: во внутренней металлической конструкции имеется пружина, регулирующая давление-, которая предотвращает повреждение торцевой поверхности из-за чрезмерного давления сопряжения. Кроме того, этот разъем имеет более высокую механическую точность, что приводит к меньшим вносимым потерям.

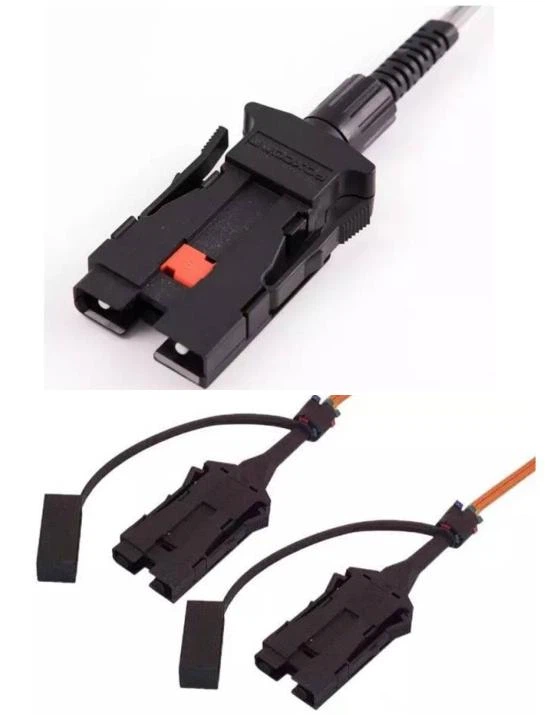

Разъем типа FDDI
FDDI в основном используется в полнодуплексных оптоволоконных системах. Магистральные сети FDDI и токен-шина IEEE 802.4 соответствуют спецификации ANSI 3T95 FDDI PMD.
Разъем типа MU
Разъем MU (Miniature Unit Coupling), разработанный NTT, — это самый маленький в мире одножильный- оптоволоконный разъем, созданный на основе наиболее широко используемого разъема типа SC. Этот разъем оснащен втулкой диаметром 1,25 мм и самоудерживающимся-механизмом, обеспечивающим высокую-плотность установки. Используя гильзу диаметром 1,25 мм, NTT разработала серию разъемов MU. К ним относятся разъемы гнездового-типа для подключения оптоволоконных кабелей (серия MU-A); разъемы объединительной платы с самоудерживающимся-механизмом (серия MU-B); и упрощенные розетки для подключения модулей LD/PD и вилки (серия MU-SR). С быстрым развитием оптоволоконных сетей в сторону увеличения пропускной способности и емкости, а также с широким применением технологии DWDM спрос на разъемы типа MU- также будет быстро расти.
Широкое применение технологии DWDM также приведет к быстрому увеличению спроса на разъемы типа MU-.
Биконический соединитель
Самый представительный продукт этого типа оптоволоконных разъемов был разработан Bell Labs в США. Он состоит из двух прецизионных-цилиндрических заглушек с усеченными коническими концами и соединительного узла, содержащего двойную-коническую пластиковую втулку внутри.
Оптоволоконный разъем SMA
Разъемы SMA используются в определенных приложениях в оптоволоконных системах связи, таких как испытательное оборудование, сети передачи данных, военные инструменты и медицинское оборудование. В разъемах SMA в основном используются наконечники двух разных типов: керамические и металлические.

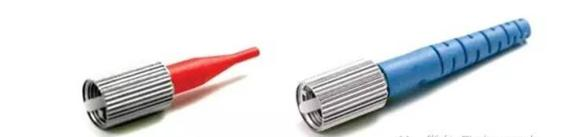

Оптоволоконный разъем типа D4
Разъем D4 представляет собой разъем более старого типа, оснащенный фиксирующим кольцом и пружиной регулирования давления, которые предотвращают повреждение торцевой поверхности из-за чрезмерного давления сопряжения, что приводит к меньшему износу. Диаметр штифта составляет 2,0 мм. Корпус обжимного разъема D4 изготовлен из никелированной-латуни и доступен с концевыми втулками различных цветов.
Оптоволоконный разъем E2000
Оптоволоконный разъем E2000 оснащен механизмом фиксации «тяни-толкай», упрощающим установку. Его корпус выполнен из инженерного пластика, что обеспечивает плотную установку. В основном используется для одномодового оптоволокна. Разъем снабжен пылезащитной крышкой.
Оптоволоконный разъем OPTI-JAKC
Оптоволоконный разъем OPTI-JACK представляет собой тип оптоволоконного разъема (SFF). Волоконно-оптический разъем OPTI-JACK впервые использовался для подключения оптоволокна-к--настольным компьютерам.
Оптоволоконный разъем VF45
Оптоволоконный разъем VF-45, также известный как разъем SG (согласно TIA/EIA-604-7), был представлен компанией 3M в конце 1990-х годов. Он позволяет подключать оптические сигналы без наконечника и обычно предпочтителен для использования в оптических сетях на приемном конце.
LX5
LX.5 — это особенно прочный оптоволоконный разъем малого контура (SFF), специально разработанный для удовлетворения полевых требований индустрии кабельного телевидения.
В маркировке пигтейлов мы часто видим «FC/PC», «SC/PC» и т. д., которые имеют следующее значение:
Часть перед «/» указывает тип разъема косички.
Часть после «/» указывает на процесс изготовления сечения-оптического соединителя, т. е. на метод полировки.
«SC» указывает, что тип разъема «косичка» — это разъем SC, а «ПК» указывает на процесс изготовления сечения-оптического разъема, причем наиболее распространенным является ПК.
