Внедрение устройств PoE++ в 2024-2025 году превратило выбор кабеля Ethernet в ставку на инфраструктуру. Точки доступа Wi-Fi 7 теперь требуют восходящих каналов 2,5GbE или 10GbE. IP-камеры с ИИ-аналитикой потребляют 60 Вт и более. Если ваша горизонтальная кабельная система не соответствует требованиям, путь обновления — это не патч прошивки; это полный перебор.
С 2014 года мы производим и поставляем Ethernet-кабели Cat5e–Cat7 из Шэньчжэня совместно с инженерами 100+ на трех производственных объектах. Это руководство отражает то, что мы видим в реальных переговорах о закупках с системными интеграторами и руководителями предприятий, а не в спецификациях из учебников.
Правило 55 метров, которое влияет на большинство решений
Cat6aявляется подходящей спецификацией для большинства новых коммерческих установок в 2024–2026 годах.
Эта рекомендация справедлива, если ваш проект не соответствует всем трем этим условиям. Пропустите одно, и расчет полностью изменится.
Расстояние прокладки кабеля является первым фильтром. Cat6 поддерживает скорость 10 Гбит/с только на расстоянии до 55 метров в идеальных условиях. За этим порогом производительность падает до 5 Гбит/с или ниже, особенно в объединенных каналах, где возникают перекрестные помехи. Когда мы цитируем проекты с длиной пролетов в диапазоне 40–60 метров, мы призываем клиентов проверить свои планы этажей, прежде чем переходить на Cat6. Одна длительная поездка в конференц-зал или на погрузочную платформу может привести к изменению спецификации всего заказа.

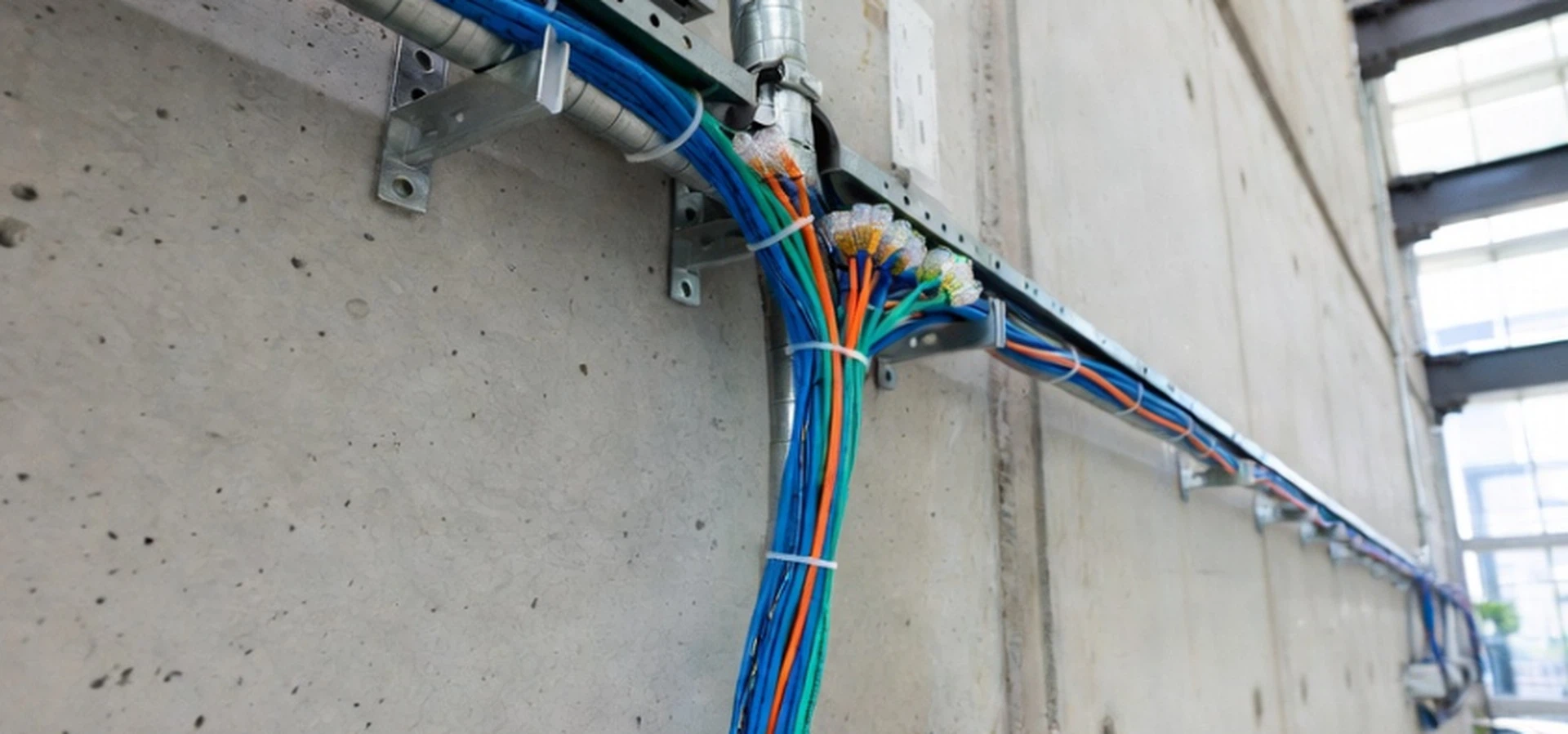

Подача энергии является вторым фильтром, и он становится все более решающим. Устройства IEEE 802.3bt типа 4 потребляют от коммутатора до 90 Вт, но сам кабель рассеивает примерно 19 Вт на расстоянии 100-метров согласно спецификации 802.3bt-2018. Проводники Cat5e с сечением 24 AWG выделяют значительно больше тепла при постоянной нагрузке PoE, чем проводники Cat6a с сечением 22–23 AWG. Мы наблюдали разницу температур в 15–20 градусов между центральным и внешним кабелями в пучках кабелей 24+. Если ваше развертывание включает в себя мощные беспроводные точки доступа или светодиодное освещение с поддержкой PoE, Cat6a — это выбор управления температурным режимом, а не просто выбор полосы пропускания.
Жизненный цикл здания — это третий фильтр, который чаще всего игнорируют в обсуждениях запросов предложений. На монтажные работы приходится 60-70 % общей стоимости проекта структурированной кабельной системы (TIA TSB-184-A). Выбор Cat6 для экономии 20–30 % на материалах имеет смысл, если срок аренды истекает через семь лет. Для собственного объекта с 15-летним инфраструктурным циклом это не имеет смысла. Замена кабеля с полной оплатой труда в восьмом году значительно превысит первоначальную премию Cat6a.
Что на самом деле делает каждая категория
Сравнение спецификаций Cat5e, Cat6, Cat6a, Cat7 и Cat8 легко найти. Для закупок важнее понять, какие категории обслуживают какие рынки, поскольку неправильное соответствие стоит денег в обоих направлениях.
Cat5eнадежно обрабатывает гигабитные скорости на расстоянии до 100 метров и остается пригодным для проектов модернизации, где пропускная способность канала ограничена и устройства PoE++ не планируются. Риск – устаревание. Мы по-прежнему поставляем Cat5e в больших объемах для обслуживания устаревших систем, но больше не рекомендуем его для новых горизонтальных трасс в коммерческих зданиях.
Кат6остается нашим самым большим-артикулом для малых и средних-офисных проектов с длиной менее-55 метров и подтвержденными циклами обновления 7–10 лет. Экономия в 20-30% по сравнению с Cat6a реальна, но риск замены кабеля столь же реален. Мы просим клиентов подписаться на аудит длины тиража, прежде чем массово цитировать Cat6.
Cat6a — это место, где громкость меняется. Девяносто процентов наших предложений по новому строительству в 2024 году относятся к категории Cat6a. Тепловые характеристики при PoE++, гарантированная дальность связи от 10G до 100 метров и более низкие перекрестные помехи в плотных жгутах оправдывают дополнительные затраты для любого объекта, рассчитанного на 10+ лет службы. Что касается производства, то с 2023 года мы наблюдаем рост заказов категории Cat6a от логистических компаний и проектов складов с холодной-холодной цепью в три раза-по сравнению с-годом, что почти полностью обусловлено требованиями к плотности IP-камер. Здравоохранение, образование и промышленность следуют той же траектории.
Cat7требует примечания о региональных стандартах. В Северной Америке Cat7 не распознается TIA/EIA-; В кабелях, продаваемых под категорией Cat7, обычно используются разъемы RJ45, а не разъемы GG45 или TERA, указанные в стандарте ISO/IEC 11801, что означает, что они тестируются на уровнях производительности Cat6a по методологии TIA. В Европе, на Ближнем Востоке и в некоторых частях Азиатско-Тихоокеанского региона, где действуют стандарты ISO/IEC, Cat7 имеет полную сертификационную ценность, а экранирование S/FTP делает его законным выбором для сред с тяжелыми электромагнитными помехами-. Мы поставляем Cat7 в первую очередь европейским интеграторам и проектам промышленной автоматизации в Юго-Восточной Азии. Для общего коммерческого офисного использования в любом месте Cat6a STP обеспечивает эквивалентное экранирование при более низких затратах на установку.
Cat8 – это спецификация межсетевого соединения центра обработки данных с максимальной длиной канала 30-метров. Он существует для замены короткого-волоконного кабеля или медного кабеля прямого подключения между коммутаторами и серверами в одной стойке. Использование Cat8 для горизонтальной кабельной разводки зданий технически возможно, но экономически нерационально.
Реальная цена понижения спецификации
Каждый менеджер по закупкам понимает стоимость материала. Меньшие затраты на восстановление составляют затраты, а в структурированных кабельных системах восстановление почти полностью представляет собой трудозатраты.
С этой закономерностью мы регулярно сталкиваемся, когда наши партнеры-дистрибьюторы в Северной Америке и Европе обеспечивают поддержку после-установки: первоначальный запрос на прокладку кабелей передается тому, кто предложит наименьшую цену, с указанием Cat5e или общего Cat6 в соответствии с бюджетом. Установка проходит базовое тестирование непрерывности. Через восемнадцать–двадцать-месяцев на предприятии развертываются IP-камеры с требованиями PoE+ или модернизируется магистральная сеть MES до гигабитной. Устаревшие кабели не проходят проверку пропускной способности или сопротивления постоянному току. Замена кабеля 800 800 по текущим расценкам подрядчика на рынке США обойдется в 80 000 долларов США- 120 000 долларов США, что примерно в три раза превышает первоначальную экономию при понижении спецификации. Только в этом году мы обработали три заказа на поставку именно по этому сценарию.
Решение простое: укажите Cat6a для любого объекта с горизонтом эксплуатации 10+ лет и требуйте Fluke DSX или аналогичного сертификационного тестирования при установке. Схема разводки и целостность сами по себе не устраняют проблемы, возникающие под нагрузкой.
Поддельный кабель представляет собой риск для цепочки поставок
Алюминиевые кабели с медным-покрытием имеют сопротивление постоянному току примерно на 55 % выше, чем сплошные медные кабели согласно ASTM B566. Трудность заключается в том, что CCA часто проходит базовый визуальный осмотр и даже некоторые полевые испытания.
Вес - самый быстрый экран. Коробка CCA Cat6 длиной 1000 футов весит заметно меньше, чем эквивалент из цельной меди. Некоторые фальшивомонетчики добавляют в коробку балласт; взвешивайте сам кабель, а не упаковку.
Испытание на царапание: обнажите проводник и почистите его лезвием. Серебро под медью указывает на алюминиевый сердечник.
Испытание на изгиб: переломы ОСА после меньшего количества циклов изгибания. Если проводники порвутся после трех-четырех резких изгибов, выбросьте катушку.
Сертификационное испытание: тестеры Fluke DSX измеряют асимметрию сопротивления постоянного тока согласно TIA-568.2-D. CCA не соответствует этому параметру независимо от длины.
Мы поставляем исключительно медный Ethernet-кабель с полной документацией по отслеживанию. Если вы закупаете продукцию у незнакомых дистрибьюторов, а цена на 40 % ниже аналогов Belden или Prysmian без объяснения причин, запросите образец для тестирования, прежде чем переходить к объему продаж.
Как узнать цену
FOCC поддерживает инвентаризацию Cat5e, Cat6, Cat6a и Cat7 как в конфигурациях патч-кордов, так и в конфигурациях с катушками. Доступны варианты экранирования UTP, FTP и SFTP. Стандартные цвета доставляются на той же-неделе; Изготовление на заказ цвета и длины занимает 5-7 рабочих дней.
Для дистрибьюторов и системных интеграторов мы предлагаем многоуровневые оптовые цены с разрывом объема на 5 000 футов, 20 000 футов и 50 000 футов. OEM-маркировка и упаковка частных-брендов поддерживаются без дополнительных затрат на установку. Доступны цены на проекты с 90-дневной блокировкой цен для крупных развертываний.
Также принимаются заказы на образцы и небольшие количества. Никакого штрафа за минимальный заказ для целей оценки.
Следующий шаг: Отправьте электронное письмо по адресу focc@focc-fiber.com или WhatsApp +86 13823237984, указав объем вашего проекта. Укажите количество отбрасываний, распределение длины пробега, требования к PoE и временную шкалу. Мы возвращаем рекомендации по характеристикам и бюджетное предложение в течение одного рабочего дня.
Часто задаваемые вопросы
Вопрос: Могут ли кабели Cat8 подключаться к стандартным портам коммутатора Cat6?
О: Да, обратная совместимость. Скорость соответствует компоненту с самым низким-рейтингом.
Вопрос: Стоит ли покупать Cat7?
О: Зависит от вашего рынка. В Северной Америке Cat7 не сертифицирован TIA-и не имеет никаких преимуществ перед Cat6a. В Европе и Азиатско-Тихоокеанском регионе в соответствии со стандартами ISO/IEC категория Cat7 с соответствующей заделкой GG45 является допустимым вариантом высокой-защиты для промышленных сред.
Вопрос: Как перед установкой проверить, что кабели не соответствуют стандарту CCA?
О. Взвесьте заведомо-исправные катушки, очистите проводники, чтобы проверить наличие алюминиевого сердечника, и проведите тесты на дисбаланс сопротивления постоянному току с помощью сертификатора кабеля.
