Ленточный оптоволоконный кабель Unitube с легкой броней GYDXTW

GYDXTW Центральная труба Оптоволоконный ленточный кабель

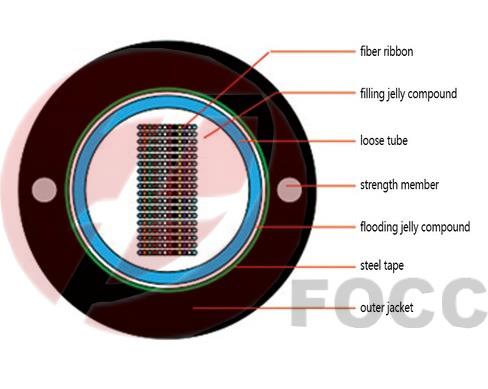

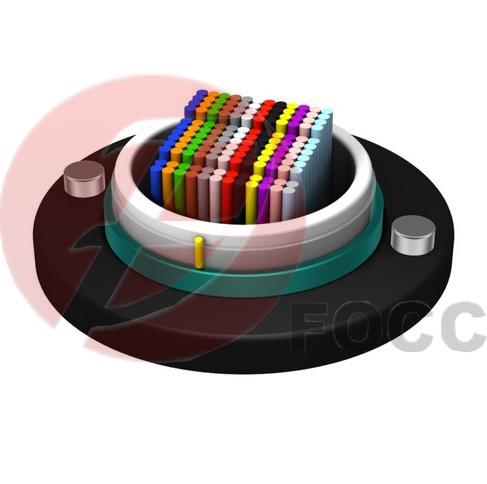

GYDXTW Волоконно-оптический кабель - это наружный коммуникационный оптический кабель из металлической прочной проволоки с желеобразной структурой центральной трубы со встроенным слоем из стали и полиэтилена, состоящий из центральной свободной трубки, двух параллельных стальных проволочных элементов и оболочки. Волокнистые ленты расположены в свободной трубе. Трубка изготовлена из высокомодульного пластика (PBT) и заполнена водостойким гелем-наполнителем. Гофрированная стальная лента накладывается на продольную трубу в продольном направлении и соединяется с прочной полиэтиленовой (PE) оболочкой. Два параллельных стальных провода встроены в две стороны полиэтиленовой оболочки.

Особенности и преимущества:

• Технология зрелой ленты обеспечивает хорошие характеристики передачи

• Точный контроль избыточной длины волокна обеспечивает отличные механические и температурные характеристики

• Сыпучие трубки, заполненные специальным наполнителем, обеспечивают превосходную защиту оптического волокна

• Водоблокировка всех секций и продольная гофрированная стальная ленточная броня обеспечивают хорошие характеристики влагонепроницаемости и водоблока

• Два параллельных стальных провода обеспечивают желаемую прочность на разрыв и сопротивление раздавливанию

• Простая идентификация, разветвление и обслуживание экономят время сварки и снижают стоимость проекта

• Подходит для сети доступа (особенно в приложениях FTTC и FTTB), междугородного соединения и сети CATV

• Строгий контроль ремесла и сырья обеспечивает срок службы более 25 лет

  Спектакль:

  Область применения: подходит для междугородной и внутренней связи. Способ прокладки: надземный, трубопровод Рабочая температура: -30 ~ + 70 ° C




• Оптические характеристики:

• 		G.652	G.655	50 / 125мкм	62,5 / 125мкм
  Затухание (+ 20 ℃)	@ 850нм			≤3.0dB / км	≤3.0dB / км
  	@ 1300nm			≤1.0dB / км	≤1.0dB / км
  	@ 1310нм	≤0.36dB / км	≤0.40dB / км
  	@ 1550нм	≤0.22dB / км	≤0.23dB / км
  Полоса пропускания (класс A)	@ 850нм			≥500MHz · км	≥200MHz · км
  	@ 1300nm			≥1000MHz · км	≥600MHz · км
  Числовая апертура				0,200 ± 0.015NA	0,275 ± 0.15NA
  Длина волны отсечки кабеля		≤1260nm	≤1480nm

• Структура и технические характеристики

• увеличить на 2 волокна	Оптическое волокно с некоторыми	диаметр кабеля (мм)	вес кабеля (кг / км)	прочность долгосрочно / кратко (Н)	сопротивление раздавливанию долгое / короткое (N / 100 мм)
  GYDXTW-12 ~ 24Xn	12	11,7	151	600/2000	300/1000
  GYDXTW-36 ~ 48Xn	12	13,1	182	600/2000	300/1000
  GYDXTW-60 ~ 72Xn	12	13,8	201	600/2000	300/1000
  GYDXTW-84 ~ 96Xn	12	14,4	215	600/2000	300/1000
  GYDXTW-108Xn	12	+14,8	227	600/2000	300/1000
  GYDXTW-120 ~ 144Xn	12	+15,7	251	600/2000	300/1000
  GYDXTW-156 ~ 168Xn	12	16,2	262	600/2000	300/1000
  GYDXTW-180 ~ 216Xn	12	17,8	316	600/3000	300/1000
  GYDXTW-240 ~ 288Xn	24	18,8	347	600/3000	300/1000
  GYDXTW-312 ~ 432Xn	24	21	419	600/3000	300/1000

• Примечание: 1. Суффикс Xn обозначает тип волокна и подробности см. На рисунке кодирования кабеля FOCC.

• 2. Цветовое расположение волокна и трубки указано в таблице идентификации цвета .

Цвет волокна Идентификация незакрепленной трубки с помощью FOCC

волокна в кабелях могут быть идентифицированы с помощью стандартной цветовой идентификации в соответствии со стандартом YD / T901-2001.

Стандартная цветовая идентификация

Примечание: A. когда количество волокон в одной свободной трубе меньше 12, волокна идентифицируются по цвету NO.1 на потоке.

B. При стандартной цветовой идентификации белый цвет № 6 может быть заменен природным цветом, который называется стандартной цветовой идентификацией W.

Цвет Идентификация незакрепленных трубок в кабеле

незакрепленные царапины на кабеле можно определить с помощью панхроматографа

Пилотный хроматограф

Pan-хроматограф

Заявка:

Междугородная и локальная сеть (LAN).
Антенна и кабелепровод.
